机で工作やら作業をする時、いつもBGMを流しているのですが、
このあいだ買ったPC用アンプにはAUX入力がなく、ipodを繋ぐために、毎回PCからのジャックを外し、ipodに挿し変えています。
たった５秒くらいの作業ですが、毎回となると結構面倒になってきます。
前に使っていたロジのZ4には、MP3プレーヤー用のミニジャックがあり、とても便利でした。
究極のめんどくさがりなので、挿し変え不要のラインセレクターでも作ってみようと思います。
部品を買ってきました。
入力はステレオミニジャック×２。出力はRCAピン×２で作ってみます。
ラインの切り替えは、4回路2接点トグルスイッチです。
買ったあとで気がついたんですが、3回路にして共通GNDにしてもよかったかも。
入出力パーツは劣化しにくい金メッキにしてみました。
早速作っていきます。
コンパクトに作りたかったので、小さめのアルミケースを買いましたが、
部品を合わせてみるとｷﾞｭｳｷﾞｭｳです。
しまった。小さすぎた。。。
新しいケースを買うか迷いましたが、せっかく買ってきたので
これを使って作ってみます。
まずはケースの穴あけ。
ドリルで空けてきました。写真ブレとる（泣
目分量で空けた割には上手いこと全部収まりました。
しかしフタが閉まらないので、蓋を一部カット。
この状態でも箱の中いっぱいいっぱいです。
この中で配線か…。難しそう（汗
狭い！狭すぎる！

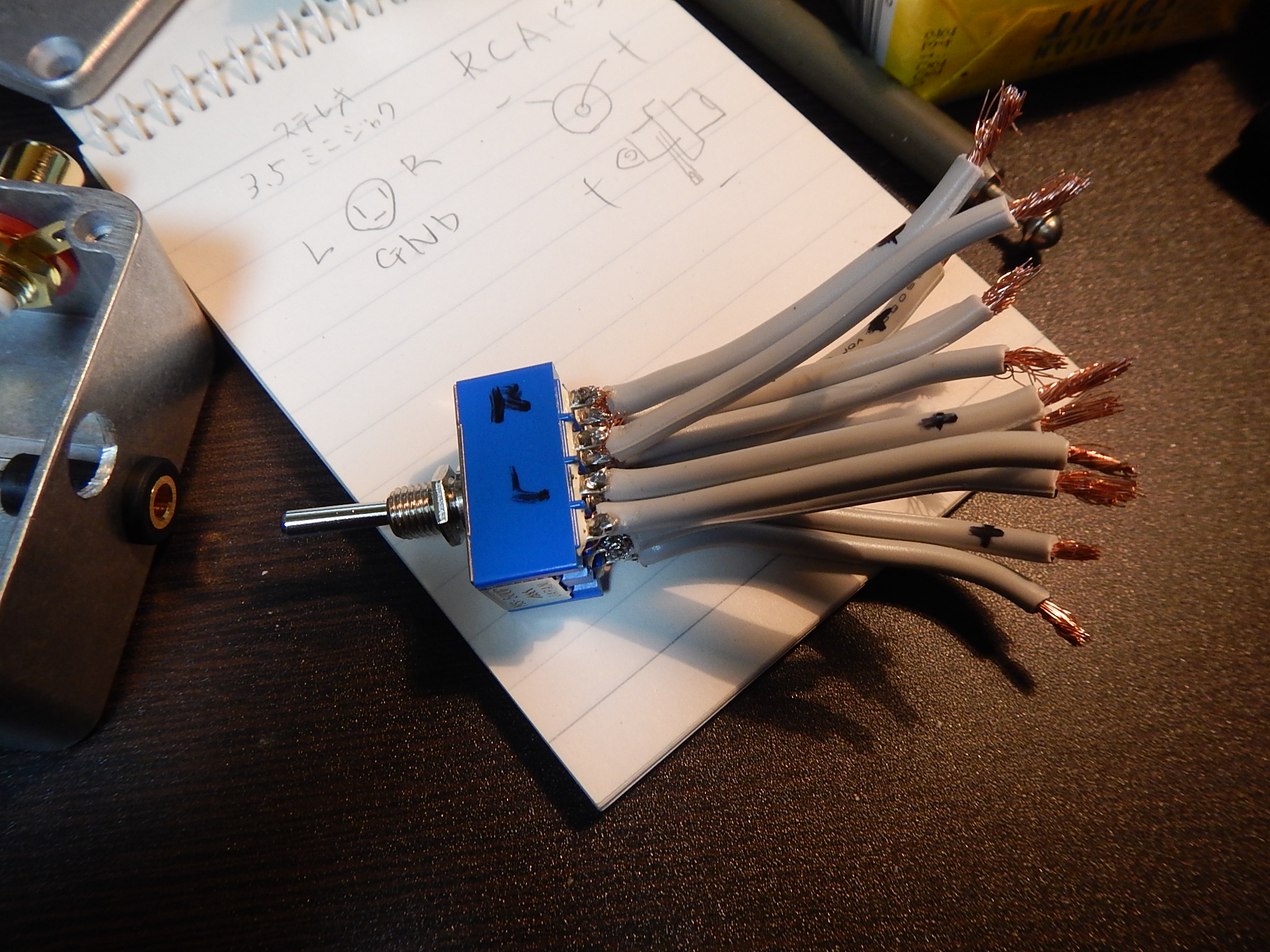

なるべくケーブルを太く保ちたかったので、
無理やり1.25mmを使って接続してますが、ヤバイです。
どこかショートしてもおかしくない状態。
テスターで確認しつつハンダ付け。
なんかグロ注意みたいなことになっていますが、できました！
不思議とどこもショートしていません。奇跡だw
それにしても酷いハンダ付けです。
間違ってもハンダマスターの父親には見せられません（汗
フタをして完成です☆
早速接続してみます。
おー。ちゃんと切り替えできる・・・・けど、あれ？
入力２に切り替えると、右スピーカーからライン１の音が聞こえてきます（泣
入力2のR側がどこかでショートしてるようです。
おかしいな。最後に確認したのに。
フタを開けてテスター当ててみると、どこもショートしていません。むむ？
どうやら、フタを閉めたときにギュッと配線が押し込まれ、どこかでショートしてるみたい。
うわーどうしよう。これ。
今更バラすのは至難の技です。
トグルの一つを無理やり引っ張り出し、テスターで確認し怪しい場所は直しました。
直したつもりなんですが、フタを閉めると今度は違う場所がショートしてます。
ヴｰﾝといや〜な音がスピーカーから流れ、余計に悪くなってしまいました。。。
この調子で続けていたら、下手すりゃアンプが壊れそうな気がしたので、
苦労して接続した配線をぶった切り、0.5mm線で接続しなおすことにしました。
配線完了〜。
線が細ので簡単に接続できました。
最初から0.5でやっときゃよかった（笑
フタを閉めてもショート無し。やっとこさ完成しました。
改めて見ると、めちゃ小さい。
タバコの箱と比べてもこんなにコンパクト。
長さも100円ライターより少し短く、手のひらサイズです。
ついでにRCAピンも作ってみました。
ケーブルはTV接続用の低損失４Cケーブルです。
早速接続。
いえーい！バッチリ切り替えできるぜー♪
余ってる出力側は、ヘッドホンアンプか真空管アンプを手に入れた時に使う予定です。
今更ですけど、もう少し大きめなケースで余裕を持って作りゃよかったなーとw
ラインセレクターの制作費は、
トグルスイッチ 336円×2
RCAピンジャック 180円×4
ステレオミニジャック 85円×2
アルミケース 680円
ケーブル タダ
合計 2242円ﾅﾘ
RCAピンジャックを入れても3000円以下で出来ました。
ケースもアルミダイキャストでカッコイイ☆
なかなか楽しい工作でした。
