見よう見まねで作ってます。
ブレッドボードと100ｖ→12ｖの変換アダプターで接続テストが出来ます。
抵抗だと温度による電流変動がありますので、
主にCRDを使って作っています。
（ブレーキランプ製作の場合は抵抗を使用します）
山中氏にLEDウインカー製作を依頼された時の写真をば。
POSHの貼り付け形ウインカーです。
これをLED化します。
まずは蓋を外して電球を取り外し、
電球の土台をニッパーやら半田ごてやらで平らにします。

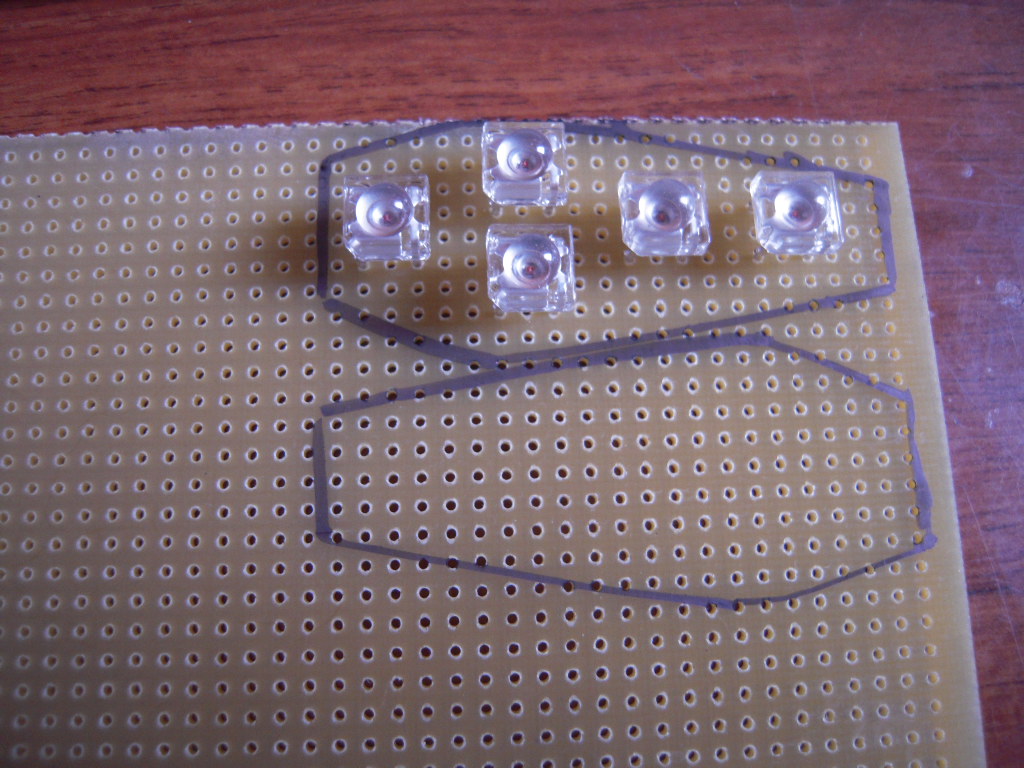

ユニバーサル基盤にウインカーの型を書いて切ります。
バッテリーレスのNSR50に付けるので、LEDはΦ5Flux型を5個にしました。
基盤を切り、LEDを配置。
裏はこんな感じです。
15mAのCRDを2個並列にし、LEDは５個直列です。
半田が汚い；；
半田面にシリコンコーキングを塗りたくって乾いてからウインカーケースに入れます。
コーキングを接着剤代わりにして基盤をケースに固定。
あと、上から蓋で軽く抑えてるので、中でガタガタしないはず・・・たぶん。

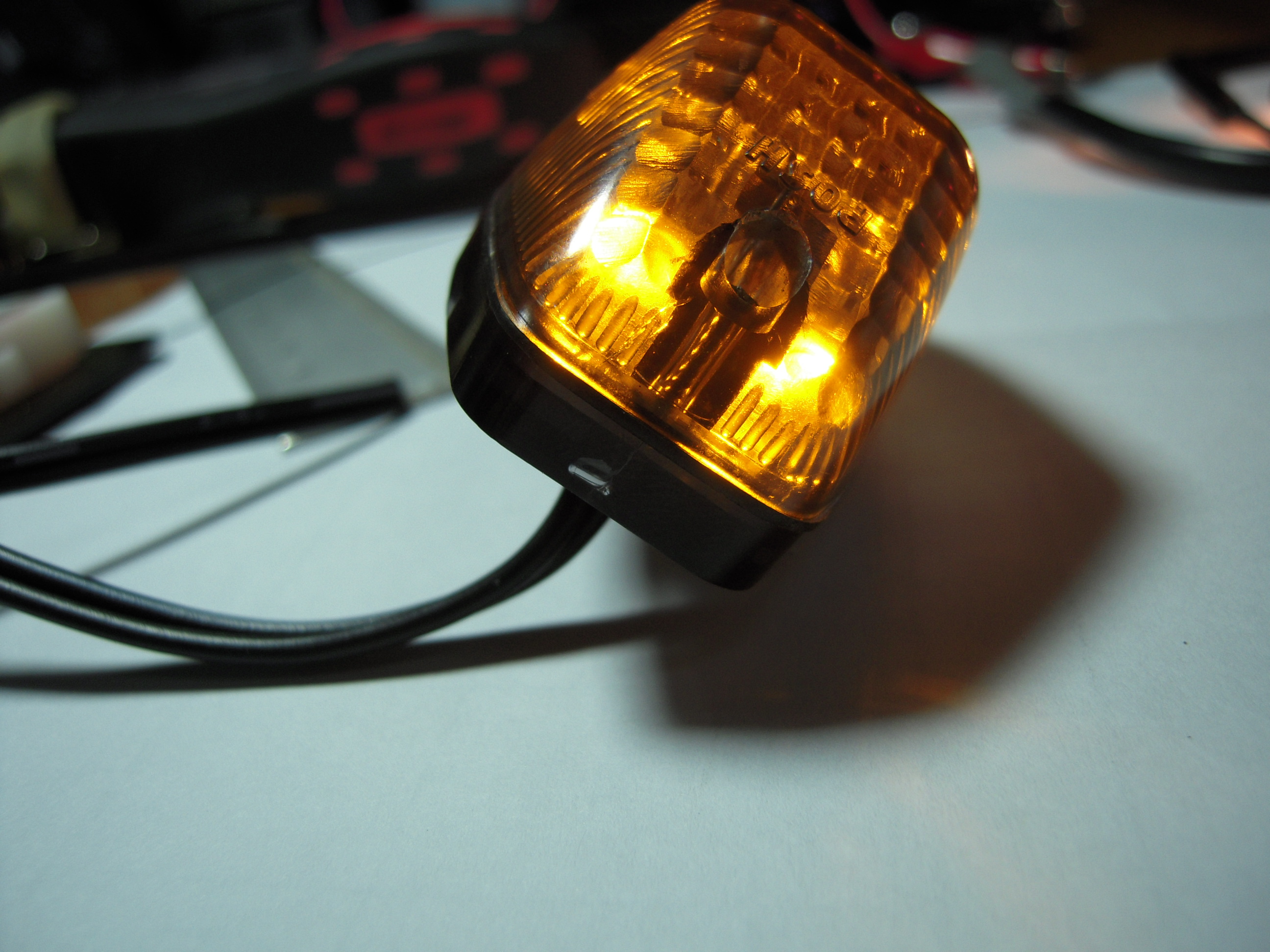

電線を繋いで点灯確認。
夜は問題なさそうですが、天気の良い昼間だとすこし見づらいかも。
2011/ 7/25
R6用の貼り付けウインカーをLEDにしてみました。
多めにLED10個入れてみました。
裏はこんな感じです。
もちろんシリコンで埋めました。
眩しいほどの写り方ですが、
明るいところで見るとそうでもないです。
特に斜めから見ると暗い。
砲弾型を大量に埋め込んだほうが良かったかも？
2011/ 8/19
R6用貼り付けウインカー２号
Flux×10だと、夜間は問題ありませんが、やはり昼間は少し暗いので、
Φ5砲弾型仕様(15連)を作ってみました。
前方、後方からも見やすいように、左右の4個は外に向けました。
若干ですが、斜め方向からの視認性も良くなりました。
サイズ的にこれ以上LEDを増やすことは無理なので、コレで妥協することにします。
2012/ 4/12
ついでなので、ICウインカーリレーを作ってみました。
ウインカーをLED化するとハイフラ仕様になるので、
抵抗かIC（デジタル）リレーを組まなくてはいけません。
抵抗を入れてもおｋなのですが、抵抗へ不必要な電流が流れてしまい
省電力が売りのLEDの意味が無くなってしまいます。
しまりす堂さんとこからキットを購入し、
作ってみました。
上の黄色い＋ネジでウインカー点滅速度を調整できます。
2011/ 8/22
アクセラのハイマウントストップランプが電球なので、LED化
リフレクターを取り付けて純正っぽく。
LEDはΦ５砲弾型です。
前座席のルームランプとラゲッジランプもLED化しました。
2011/ 7/25
